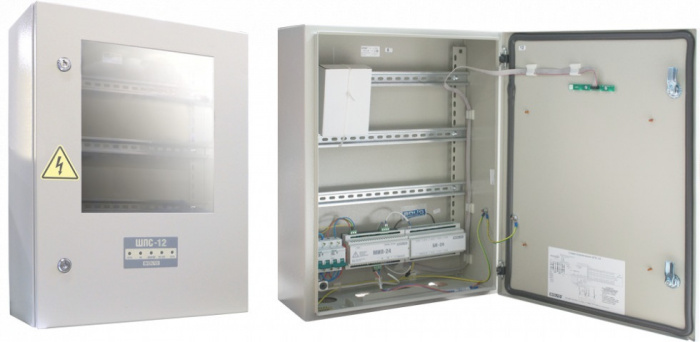

Описание Болид ШПС-24 исп.10:
Болид ШПС-24 исп.10 - Шкаф для установки приборов системы "Орион" на DIN рейки. Содержит источник питания 24В - 2 А. Два изолированных интерфейса RS-485.
ШПС предназначены для размещения в них приборов пожарной автоматики, приёмно-контрольных приборов охранно-пожарной сигнализации, обеспечения их напряжением питания 24 В, обеспечения связи приборов по интерфейсу RS-485 между собой и внешними контроллерами с учетом требований СП 484.1311500.2020. ШПС рассчитаны на совместное использование с ППКУП "Сириус", пультом контроля и управления охранно-пожарным "С2000М" и их исполнениями.
Основное отличие от предыдущих исполнений: данные исполнения ШПС имеют две изолированные линии интерфейса RS-485 для подключения внешних устройств с учетом требований СП 484.1311500.2020
ШПС представляет собой металлический шкаф, в который могут устанавливаться приборы ИСО "Орион": "Сигнал-10", "Сигнал-20П", "С2000-4", "С2000-КДЛ", "С2000-КПБ", "С2000-СП1", "С2000-ПИ", "С2000-КДЛ-2И", "Рупор исп.02", "С2000-PGE", "С2000-PGE исп.01", "С2000-Ethernet", "С2000-РПИ" и другие, имеющие возможность крепления на DIN-рейку.
ШПС обеспечивают возможность подключения дополнительных потребителей с номинальным напряжением питания 220 В, 50 Гц. Цепи ~220 В защищены автоматическими выключателями.
Внутри шкафа установлены:
модуль источника питания "МИП-24" (номинальное напряжение 24 В, ток до 2 А) с резервированным питанием от аккумуляторных батарей
блок коммутации "БК-24-RS485", который позволяет организовать:
Две изолированные линии интерфейса RS-485 для подключения к компонентам ППКП и ППКУП, расположенным за пределами ШПС
Одна линия RS-485 для подключения компонентов ППКП внутри ШПС
7 выходов для подключения к приборам внутреннего интерфейса RS-485
7 выходных каналов 24 В с индивидуальной защитой по току для распределенного питания установленных в ШПС приборов
общий автоматический выключатель для защиты от перегрузок по току "МИП-24" и дополнительных подключаемых потребителей с номинальным напряжением питания 220 В, 50 Гц (тип "С", 16 А)
индивидуальный автоматический выключатель для защиты "МИП-24" (тип "С", 3 А)
Купить Болид ШПС-24 исп.10 в компании Layta по привлекательной цене⭐. Комплексные и интегрированные системы безопасноcти: описание, Болид ШПС-24 исп.10 характеристики, отзывы покупателей, фотографии и сопутствующие товары✔. Широкий выбор товаров категории Комплексные и интегрированные системы безопасноcти на сайте Layta.ru.
Характеристики Болид ШПС-24 исп.10:
- Производитель
-
БОЛИД
- Базовая единица
-
шт
- Выходное напряжение, В при наличии сети
-
27.2DC
- Выходное напряжение, В при отсутствии сети
-
19 - 27DC
- Напряжение питания, В
-
230AC
- Степень защиты
-
IP41
- Масса, кг
-
30
- Габаритные размеры, мм
-
650x500x220
