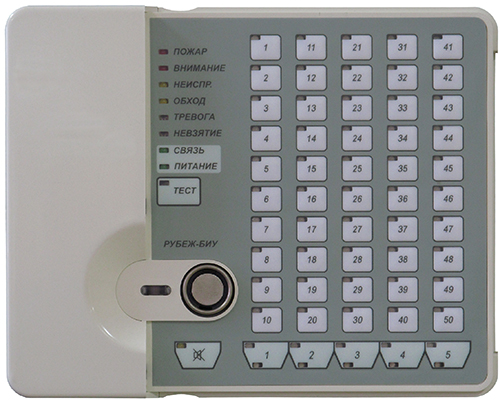

Блок индикации и управления Рубеж-БИУ

Блок индикации и управления «Рубеж-БИУ» предназначен для отображения состояния зон, групп зон и исполнительных устройств адресной системы охранно-пожарной сигнализации и пожаротушения на встроенном светодиодном табло, а также ручного управления пожарными и охранными зонами адресной системы тм Рубеж.
Основные функции блока индикации и управления:
прием сигналов от приемно-контрольных приборов;
трехцветная светодиодная индикация состояния контролируемых зон или исполнительных устройств;
светодиодная индикация состояния системы и режимов работы;
звуковая сигнализация режимов работы; управление охранно-пожарными зонами;управление исполнительными устройствами.
Блок индикации и управления обменивается информацией с приемно-контрольными приборами по интерфейсу RS-485. Наличие обмена прибор показывает на индикаторе СВЯЗЬ. При пропадании связи приемно-контрольных приборов с Рубеж-БИУ он переводит светодиодные индикаторы зон в режим кратковременных вспышек зеленым цветом с частотой 0,5 Гц. При частичной потере обмена (с частью приборов) индикатор СВЯЗЬ мигает. При несоответствии конфигурации приемно-контрольного прибора и конфигурации Рубеж-БИУ он переводит светодиодные индикаторы зон в режим кратковременных вспышек желтым цветом с частотой 0,5 Гц.

Питание блока – внешнее от 10 до 28 В. Подключение к источнику выполняется по двум входам (основной и резервный). Блок контролирует питание по каждому из вводов и выводит информацию на индикатор «ПИТАНИЕ».
Блок индикации и управления имеет 50 трехцветных световых индикаторов (красный, зеленый, желтый) с привязкой каждого индикатора к контролируемой зоне, группе зон или исполнительным устройствам.
Состояние пожарной зоны отображается светодиодным индикатором следующим образом:

Зона не запрограммирована – не светится;
Норма – светится зеленым;
Пожар – светится красным при получении события «Пожар»;
Неисправность/потеря связи – Мигает с частотой 1 Гц желтым при обнаружении неисправности или потере связи;
Внимание – мигает красным с частотой 1 Гц;
Зона обойдена – светится желтым.

Состояние охранной зоны отображается светодиодным индикатором следующим образом:

Зона не запрограммирована – не светится;
Норма, снята с охраны – светится желтым, когда зоны сняты с охраны;
Норма, поставлена на охрану – Светится зеленым, когда зоны на охране;
Нарушение зоны – мигает красным с частотой 2 Гц;
Неисправность/потеря связи – мигает с частотой 0,5 Гц желтым при обнаружении неисправности или потере связи;
Отсчёт задержки на вход/выход – мигает зеленым с частотой 1 Гц.

Состояние исполнительного устройства отображается светодиодным индикатором следующим образом:

Отключен (дежурный режим) – зеленый ;
Включен (режим тревоги) – красный ;
Неисправность – желтый.

Панель имеет 10 системных светодиодных индикаторов:

ПОЖАР – красный индикатор - светится при получении события «Пожар».
ВНИМАНИЕ – красный индикатор - светится при получении события «Внимание».
НЕИСПРАВНОСТЬ – желтый индикатор - светится при обнаружении неисправности или потере связи.
ОБХОД – желтый индикатор - Светится, если зона обойдена.
ТРЕВОГА – красный индикатор - Включается (светится постоянно) при нарушении оставленной на охрану охранной зоны.
НЕВЗЯТИЕ – желтый индикатор - Включается (светится постоянно) при неудачной постановке на охрану охранной зоны.
СВЯЗЬ – зеленый индикатор - Светится при наличии связи со всеми контролируемыми приборами. Мигает при потере связи с частью контролируемых приборов. Погашен при потере связи со всеми приборами.
ПИТАНИЕ – зеленый индикатор - Постоянно горит при наличии напряжения на каждом из двух вводов питания. Мигает при наличии напряжения только на одном из выводов.
ТЕСТ – желтый индикатор - Светится при нажатии кнопки «ТЕСТ».
ЗВУК ОТКЛЮЧЕН – желтый индикатор - Светится при отключении звука. Автоматически включается при новом тревожном сообщении.

Индикатор состояния страницы – 3-х цветный индикатор - Показывает наихудшее состояние зон на текущей странице.

Индикатор выбранной страницы – синий индикатор - Светится на активной странице. Мигает на страницах с новыми событиями.
