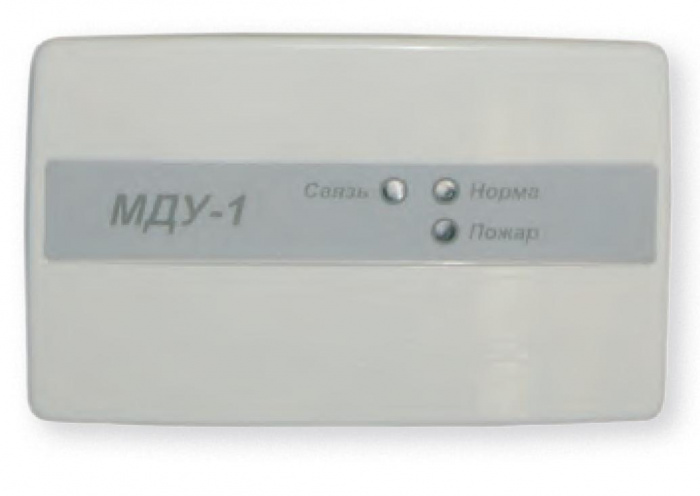

Модуль управления клапаном дымоудаления Рубеж МДУ-1 исп. 01

Артикул производителя: Rbz-070957
Код товара: М0000000324
Артикул производителя: Rbz-070957 Код товара: М0000000324
Назначение: Модуль управления клапаном дымоудаления МДУ-1 исп. 01 предназначен для управления приводами клапанов дымоудаления... подробнее

Для уточнения цены и сроков поставки направьте запрос менеджеру. Время ответа на запрос 1-2 рабочих дня.

в закладки сравнить
Наличие:
На заказ Товар на данный момент отсутствует на складе. Есть возможность привезти его по вашему заказу. Узнать сроки поставки 1. Оформите заказ
2. Дождитесь связи с менеджером - он позвонит в течении часа и подскажет вам текущие сроки поставки
3. Оплатите заказ. Привезем товар под указанный срок!
Способы оплаты:
Банковская картаБанковская карта Банковский перевод
Способы доставки:
Уточняйте срок поставки
Посмотреть способы доставки в г.Москва Способы доставки в вашем городе

Описание Рубеж МДУ-1 исп. 01:

Назначение:
Модуль управления клапаном дымоудаления МДУ-1 исп. 01 предназначен для управления приводами клапанов дымоудаления или огнезащиты. Устройство и логика работы модуля позволяют управлять следующими типами приводов:
- Электромеханическим приводом с возвратной пружиной;
- Электромагнитным приводом.

Устройство и принцип работы:

МДУ-1 исп. 01 представляет собой пластиковый корпус с помещенной во внутрь платой с радиоэлементами. Электропитание МДУ-1 исп. 01 осуществляется от адресной линии связи.


Рекомендуемые приводы:
- Электромеханические приводы с возвратной пружиной: Belimo BF-24, Belimo BF-230, Belimo BLF-24, Belimo BLF-230, Gruner 239-024-10-S2, Gruner 239-230-20-S2, Polar Bear SFL 1.90T/12, Polar Bear SFL 2.90T/12.
- Электромагнитные приводы: ALLAF ПЭМ 091-24, ALLAF ПЭМ 091 -220, ALLAF ПЭМ 038.

Управление электромеханическими приводами с возвратной пружиной

Модуль с помощью встроенного реле подключает электромеханический привод к внешнему источнику питания. При подаче напряжения на привод заслонка клапана переводится в нормальное положение (огнезадерживающий клапан открывается, дымовой клапан закрывается) и удерживается в этом положении. Одновременно взводится возвратная пружина привода. При получении сигнала «ПОЖАР» МДУ-1 размыкает реле и прекращает подачу электропитания на привод. Энергия, запасенная в пружине, переводит заслонку клапана в защитное положение. Предусмотрена возможность перевода клапана в защитное положение в ручном режиме, с помощью подключаемой к МДУ-1 внешней кнопки.

Управление электромагнитными приводами

МДУ-1 исп.01 при получении сигнала «ПОЖАР» с ППКП с помощью встроенного в модуль реле подключает электромагнитный привод к внешнему источнику питания. Электромагнит втягивает защелку, клапан под воздействием пружины открывается. После открытия клапана напряжение, поданное на электромагнит, в целях безопасности отключается. Возврат клапана в нормальное положение осуществляется вручную. Устройство модуля предусматривает локальный перевод клапана в защитное положение с помощью подключаемой к МДУ-1 внешней кнопки.


Купить Рубеж МДУ-1 исп. 01 в компании Layta по привлекательной цене⭐. Модули АСПС РУБЕЖ: описание, Рубеж МДУ-1 исп. 01 характеристики, отзывы покупателей, фотографии и сопутствующие товары✔. Широкий выбор товаров категории Модули АСПС РУБЕЖ на сайте Layta.ru.

Характеристики Рубеж МДУ-1 исп. 01:

Производитель
Рубеж
Базовая единица
шт
Количество входов
3
Количество выходов
1
Коммутируемая мощность, ВА, не более
62.5
Коммутируемое напряжение, В
30DC/ 250AC
Коммутируемый ток, мА
25 - 2000
Напряжение питания, В
от АЛС
Относительная влажность воздуха без конденсации влаги (условие работы)
0 - 93%
Потребление тока, А
0,2
Рабочая температура °C
-25...+50
Средний срок эксплуатации, лет
10
Степень защиты
IP20
Масса, кг
0.2
Габаритные размеры, мм
125x78x37

Описание представленного продукта содержит справочный характер и может отличаться от технической документации производителя. Советуем вам при оформлении заказа проверять наличие выбранных вами функций и свойств. Если вы выявили отклонения в описании, то вы всегда можете об это сообщить – отметив ошибку и нажав кнопки клавиатуры SHIFT + ENTER
