Рубеж МДУ-1С-R3

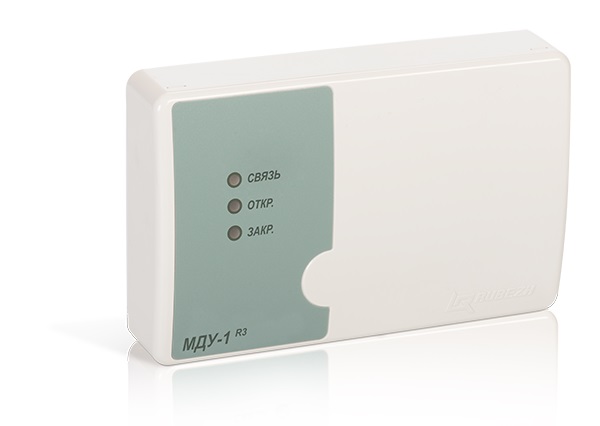

Модуль управления клапаном дымоудаления или огнезадерживающим клапаном Рубеж МДУ-1С-R3

Артикул производителя: Rbz-337610
Код товара: М0000230009

Артикул производителя: Rbz-337610 Код товара: М0000230009

Модуль управления клапаном дымоудаления или огнезадерживающим клапаном МДУ-1С прот.R3 предназначен для управления заслонкой... подробнее

Розница Розничная цена – действует при единовременной покупке в розничных магазинах. 4 834 ₽/шт

Ваша цена Ваша цена – действует при единовременной покупке в интернет – магазине. 4 688.98 ₽/шт

Экономия 145.02 ₽

Бонусных рублей за покупку За каждую покупку вам начисляются бонусы. 1 бонус = 1 рубль. 141

Купить сейчас В корзину

в закладки сравнить

Наличие:

Москва Много Самовывоз Сегодня

Способы оплаты:

Банковская картаБанковская карта Наличный расчет Банковский переводYandex ДеньгиWebmoneyСбербанк ОнлайнАльфа-КликПромсвязьбанк, интернет-банк

Товар можно купить в кредит:

Онлайн заявка сразу в 4 банка, ответ за 2 минуты. Подробнее об услуге. Выбрать этот способ оплаты можно при оформлении заказа

Способы доставки:

Способы доставки - самовывоз, срок доставки - сегодня

Посмотреть способы доставки в г.Москва Способы доставки в вашем городе

Описание Рубеж МДУ-1С-R3:

Модуль управления клапаном дымоудаления или огнезадерживающим клапаном МДУ-1С прот.R3 предназначен для управления заслонкой клапана в ручном режиме с выносных кнопок управления или в автоматическом режиме с приемно-контрольного прибора. Работает в составе адресной системы под управлением приемно-контрольного прибора «Рубеж-2ОП» прот.R3.
Модуль предназначен для управления следующими типами приводов клапана:
реверсивный электромеханический привод;
электромеханический привод с возвратной пружиной;
электромагнитный привод с ручным возвратом заслонки в нормальное положение.
Модуль управления клапаном дымоудаления подает на электромеханический привод напряжение питания с помощью встроенного в модуль реле. Напряжение коммутации составляет 24 В постоянного тока или 230 В переменного тока. Выбор напряжения коммутации производится джампером Jp1, установленным на плате модуля. МДУ-1 прот.R3 отличается от МДУ-1С прот.R3 нагрузочной способностью реле, коммутирующим питание на привод. Остальные параметры и функции аналогичны.
Модуль управления клапаном дымоудаления обеспечивает:
подключение всех основных типов приводов, используемых с клапанами дымоудаления;
подключение устройства ручного перевода клапана в защитное или нормальное положение (кнопки);
передачу в прибор приемно-контрольный информации о своем состоянии и состоянии подключенного привода;
управление заслонкой клапана с приемно-контрольного прибора в автоматическом и ручном режиме;
контроль на обрыв цепи до концевых выключателей положения заслонки клапана и цепи обмоток электропривода; контроль на обрыв и КЗ цепей внешних кнопок ручного управления;
светодиодную индикацию режимов работы, положения заслонки, наличия связи с прибором.
Возможность перевода заслонки клапана в нормальное и охранное (защитное) положение в процессе настройки системы с помощью установленных на плате кнопок «ОТКР» и «ЗАКР».
Модуль управления клапаном МДУ-1 имеет возможность установки на DIN-рейку с помощью специальной крепежной планки (в комплект поставки не входит и комплектуется по отдельному заказу).
При подаче напряжения на соответствующую обмотку привода, заслонка клапана переводится либо в защитное положение, либо в нормальное положение. При достижении конечного положения или превышении времени движения – напряжение с привода снимается.
При подаче напряжения на обмотку привода, заслонка клапана переводится в нормальное положение и взводится возвратная пружина. При достижении конечного положения напряжение с привода не снимается, удерживая его во взведенном положении. При снятии напряжения клапан под действием пружины переводится в защитное положение.
Переход в защитное положение осуществляется после подачи напряжения на электромагнитный фиксатор, удерживающий заслонку в нормальном положении. Напряжение с фиксатора снимается либо при поступлении сигнала «заслонка открыта» либо по истечении заданного времени. Перевод заслонки в нормальное положение производится вручную.
