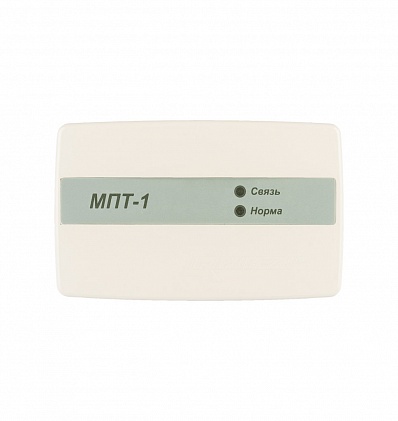

Модуль управления пожаротушением Рубеж МПТ-1 прот. R3

Модуль пожаротушения является программируемым устройством. Конфигурация входов и выходов задается пользователем с приемно-контрольного прибора, либо через ПО ОПС «FireSec»
Модуль пожаротушения МПТ-1 обеспечивает:
•    подключение и работу светозвуковых оповещателей;
•    управление автоматическими устройствами пожаротушения по командам, поступающим по 2-х проводной адресной линии связи (АЛС) от приемно-контрольного прибора;
•    возможность подключения в шлейф сигнализации (ШС) неадресных пожарных извещателей ИП 212-45, ИП 212-141М или аналогичных (версия ПО МПТ-1 должна быть не ниже 2.13), а также ручных пожарных извещателей ИПР 513-10 или аналогичных;
•    формирование временной задержки перед включением АУП;
•    контроль открытия дверей и окон по датчику «Двери-Окна»;
•    контроль выхода огнетушащего вещества по датчикам «Масса» и «Давление» для газового пожаротушения;
•    контроль выходных цепей (ВЫХ1-ВЫХ5) на обрыв и короткое замыкание (световой и звуковой сигнализации, выходов пуска АУП);
•    различные тактики включения световой, звуковой сигнализации и выходов пуска АУП;
•    возможность включения режима «Автоматика» с помощью ключей Touch Memory;
•    светодиодную индикацию статуса, режимов работы и наличия связи с центральным прибором;
•    контроль своей работоспособности и передачу информации о происходящих событиях по АЛС на приемно-контрольный прибор.
Логика работы выходных цепей (ВЫХ1-ВЫХ5) задается пользователем при конфигурировании. Модуль имеет 2 статуса: ведущий и ведомый. Ведомый управляется от ведущего и предназначен для увеличения количества выходов для управления устройствами пожаротушения и оповещения. Питание модуля осуществляется от внешнего источника питания. Адресные линии связи гальванически развязаны по постоянному току от источника питания прибора. В приложении 3 приведена таблица установок, задаваемых при конфигурировании МПТ-1.
Модуль пожаротушения МПТ-1 имеет возможность установки на DIN-рейку с помощью специальной крепежной планки (в комплект поставки не входит и комплектуется по отдельному заказу).
Модуль МПТ-1 комплектуется устройством подключения нагрузки (УПН) для обеспечения контроля линии на КЗ и обрыв. УПН представляет собой плату с установленными диодами, входным клеммником для подключения к линии от реле МПТ и выходным клеммником для подключения к нагрузке (исполнительному устройству).

Характеристики:
Напряжение питания    от 10,5 до 28,5 В
Ток потребления МПТ-1 без учета потребления исполнительных устройств, подключенных к выходам:
-потребление модуля при выключенных выходах при напряжении питания 12 В (24 В):   130 мА (67 мА)
-потребление каждого включенного выхода (реле) при напряжении питания 12 В (24 В):   25 мА (12 мА)

Параметры выходов:
-ток, коммутируемый каждым выходом, не более:  2 А
-ток, коммутируемый всем модулем (суммарный ток по всем выходам одновременно), не более:  5 А

Ток контроля исправности цепи:
-в выключенном состоянии выхода, не более:   2 мА
-во включенном состоянии выхода, не менее:    50 мА

Ток контроля входов для подключения датчиков «Масса», «Давление», «Двери-Окна», не более    :    2 мА
Габаритные размеры модуля, не более:      125х78х37 мм
Масса, не более:     200 г
Рабочий диапазон температур:   от минус 25 до плюс 50°С
Средний срок службы, не менее:    10 лет
