Описание ВВГнг(А)-FRLS 4x4 -0,66 (305 м):
Описание:
ВВГнг(А)-FRLS 4x4 -0,66- кабель силовой огнестойкий с 4 медными жилами сечением 4 квадратных миллиметров, с изоляцией и оболочкой из негорючего, огнестойкого ПВХ пластиката с пониженным выделением дыма.
Технические характеристики кабеля ВВГнг-FRLS 4х4:
• Кабель огнестойкий ВВГнг-FRLS 4х4 имеет вид климатического исполнения (В), категории размещения 1-5 по ГОСТ 15150.
• Температура эксплуатации от -50 до +50 градусов Цельсия.
• Допустимая влажность воздуха до 98%.
• Монтаж кабеля огнестойкого ВВГнг(А)-FRLS 4х4 производится при температуре не ниже -15 градусов.
• Радиус изгиба при монтаже не менее 113,4 миллиметров.
• Образование дыма при горении (тлении) кабеля ВВГнг(А)-FRLS 4х4 не приводит к снижению светопроницаемости более чем на 50%.
• Кабель огнестойкий ВВГнг-FRLS 4х4 сохраняет работоспособность на открытом огне не мене 180 минут.
• Длительно допустимая температура нагрева жил при эксплуатации кабеля: 90 градусов.
• Допустимая температура нагрева жил при коротком замыкании: не более 250 градусов.
• Продолжительность короткого замыкания не должна превышать 5 секунд.
• Допустимая температура нагрева жил в режиме перегрузки не более 90 градусов.
• Предельная температура нагрева жил кабеля ВВГнг-FRLS 4х4 по условиям невозгорания, не должна превышать 400 градусов Цельсия.
• Растягивающее усилие при монтаже кабеля ВВГнг(А)-FRLS 4х4 не должно превышать 480 Ньютонов.
• Срок службы кабелей ВВГнг(А)-FRLS не менее 30 лет с даты изготовления.
• Расчетная масса кабеля ВВГнг-FRLS 4х4 - 0,6 килограмм в метре.
• Класс пожарной опасности по ГОСТ 31565-2012: П1б.1.2.2.2.
• Код ОКП: 35 3371.
• Наружный диаметр кабеля ВВГнг-FRLS 4х4 - 18,9 миллиметров.
Токовые нагрузки кабеля ВВГнг(А)-FRLS 4x4 -0,66:
• Допустимая токовая нагрузка при прокладке на воздухе: 36 Ампер.
• Допустимая токовая нагрузка при прокладке в земле: 47 Ампер.
• Допустимый ток односекундного короткого замыкания: 430 Ампер.
• Активное сопротивление жилы: 4,65 Ом на километр.
Расшифровка маркировки ВВГнг(А)-FRLS 4x4 -0,66:
• В - Изоляция из ПВХ композиции.
• В - Оболочка из ПВХ композиции.
• Г - Не имеет брони.
• нг - Пониженная пожарная опасность кабеля.
• (А) - Индекс пожаробезопасности, означает что кабель не распространяет горение при групповой прокладке (прокладке в пучках).
• FR - Стоек к воздействию открытого огня.
• LS - Пониженное выделение дыма.
• 4 - Количество жил.
• 4 - Сечение жил в квадратных миллиметрах.
• 0,66 - Номинальное напряжение 660 Вольт.

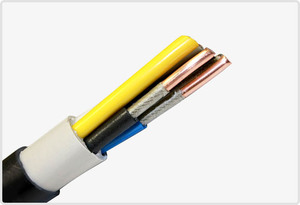

Конструкция кабеля ВВГнг(А)-FRLS 4x4 -0,66:
• Токопроводящая жила– медная первого или второго класса по ГОСТ 22483.
• Термический барьер – обмотка из слюдосодержащих лент.
• Изоляция - из ПВХ пластиката пониженной пожарной опасности.
• Заполнение - из поливинилхлоридного пластиката пониженной пожарной опасности.
• Оболочка - из негорючей ПВХ композиции.
Применение огнестойкого кабеля ВВГнг-FRLS 4х4:
Кабель силовой медный огнестойкий с пониженным выделением дыма предназначен для стационарной установки в электрических сетях с переменным напряжением до тысячи Вольт, частотой 50 Герц, с токовой нагрузкой до 47 Ампер.
Кабель ВВГнг-FRLS 4х4 применяют для питания оборудования систем безопасности АС, пожарной сигнализации (цепи пожарной сигнализации, питания насосов пожаротушения, освещения запасных выходов и путей эвакуации, систем дымоудаления и приточной вентиляции, эвакуационных лифтов), также во взрывоопасных зонах всех классов, кроме взрывоопасных зон класса В1, цепей аварийного электроснабжения и питания оборудования (токоприемников), функционирующих при пожаре.
По современным требованиям пожаробезопасности, кабель ВВГнг-FRLS 4х4 не рекомендуется применять в помещениях с массовым скоплением людей (школы, детские сады и др.) в связи с токсичностью продуктов пиролиза ПВХ, для данных категорий помещений разработаны более безопасные аналоги (FRHF, FRLSLTx).
Купить ВВГнг(А)-FRLS 4x4 -0,66 (305 м) в компании Layta по привлекательной цене. ВВГнг(А)-FRLS 4x4 -0,66 (305 м): описание, характеристики, отзывы покупателей, фотографии и сопутствующие товары. Широкий выбор товаров категории Кабель силовой на сайте Layta.ru.
Характеристики ВВГнг(А)-FRLS 4x4 -0,66 (305 м):
- Производитель
- Без бренда
- Базовая единица
- м
- Длина в бухте
- 38
- Количество жил, шт
- 4
- Материал изоляции
- ПВХ
- Материал оболочки
- ПВХ
- Наружный диаметр, DH, мм
- 18.9
- Номинальное сечение жил S, мм2
- 4
- Рабочая температура °C
- -50...+50
- Рабочее напряжение, В
- 660AC
- Расчетная масса 1 км, кг
- 600
- Средний срок эксплуатации, лет
- 30
- Тип изоляции
- нг(А)-FRLS
- Типоразмер
- 4x4
- Масса, кг
- 0.6
- Габаритные размеры, мм
- d18.9x1000
Описание представленного продукта содержит справочный характер и может отличаться от технической документации производителя.
