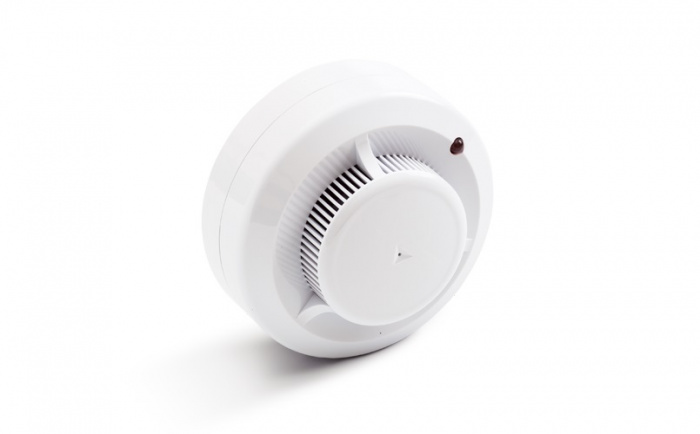

Описание Рубеж ИП 212-141 (базовое основание V1.04):
Извещатель предназначен для круглосуточной и непрерывной работы с приемно-контрольными приборами, обеспечивающими напряжение питания в шлейфе сигнализации в диапазоне от 9 до 30 В и воспринимающими сигнал «Пожар» в виде скачкообразного уменьшения внутреннего сопротивления извещателя в прямой полярности до величины не более 1000 Ом, таких как Гранит, Гранд Магистр, ВЭРС ПК, Сигнал-20, Сигнал-20П и др. Извещатель не реагирует на изменение температуры, влажности, на наличие пламени, естественного или искусственного света.
Извещатель выполняет следующие функции:
измерение концентрации дыма;
цифровая обработка по специальным алгоритмам результатов измерений и принятие решения о переходе в режим «Пожар»;
уменьшение внутреннего сопротивления в режиме «Пожар» до величины 1000 Ом;
тестирование работоспособности с помощью специального устройства;
светодиодная индикация режимов «Норма» и «Пожар»;
горизонтальный круговой дымозаход;
установка на основные несущие конструкции (основной потолок).
Состояние «Пожар» сохраняется после окончания воздействия на извещатель дыма. Сброс производится с приемно-контрольного прибора отключением питания извещателя на время не менее 2 сек.
Соединение датчика с базовым основанием является разъемным. Круговые контакты позволяют устанавливать извещатель, не ориентируя его относительно базового основания. Оно является унифицированным и позволяет устанавливать любой неадресный извещатель тм Рубеж без перемонтажа системы. Подключение минусового провода ШС к контактам 3 и 4, короткозамкнутым через извещатель, позволяет получить сигнал «неисправность ШС» на ППКП при изъятии извещателя с базового основания. Безвинтовой способ крепления проводов с помощью кнопки-зажима обеспечивает надежный контакт и простоту монтажа.
При подключении извещателя к ШС приемно-контрольного прибора, имеющего функцию определения количества сработавших извещателей (функция двойной сработки), необходимо использовать добавочный резистор Rд. Номинал добавочного резистора зависит от того, к какому приемно-контрольному прибору подключен извещатель и рассчитывается исходя из сопротивления шлейфа прибора в режимах «Пожар» и «Внимание». Вместо добавочного резистора возможно использовать устройство согласования УС-01, устанавливаемое в базовое основание извещателя и содержащее резистор (номинал определяется при заказе) и контактную колодку. Если не требуется функция двойной сработки, то добавочный резистор Rд не устанавливается. При этом приемно-контрольный прибор должен иметь функцию ограничения тока в режиме «Пожар» до 20 мА во избежание выхода из строя извещателя.
Извещатель может работать с приборами, имеющими четырехпроводную схему включения. Для этого используется устройство согласования УС-02. Оно устанавливается в базовое основание извещателя.
Извещатель обеспечивает возможность подключения выносного устройства оптической сигнализации (ВУОС).
Купить Рубеж ИП 212-141 (базовое основание V1.04) в компании Layta по привлекательной цене⭐. Извещатели АСПС РУБЕЖ: описание, Рубеж ИП 212-141 (базовое основание V1.04) характеристики, отзывы покупателей, фотографии и сопутствующие товары✔. Широкий выбор товаров категории Извещатели АСПС РУБЕЖ на сайте Layta.ru.
Характеристики Рубеж ИП 212-141 (базовое основание V1.04):
- Производитель
-
Рубеж
- Базовая единица
-
шт
- Высота, мм
-
48
- Диаметр, мм
-
94
- Напряжение питания, В
-
9-30DC
- Способ проверки работоспособности
-
Иголкой через технологическое отверстие
- Степень защиты
-
IP30
- Масса, кг
-
0.08
- Габаритные размеры, мм
-
d94x48
